3、产品名称：JJF0022-2023工业CT校准森林球板

　　产品编号：20251031-03

　　产品质保：12个月

　　产品简介：可以按照客户要求非标定制，以下为产品的可供参考的：技术参数与应用说明，仅供参考，更多详情请咨询：廊坊玉双仪器设备有限公司

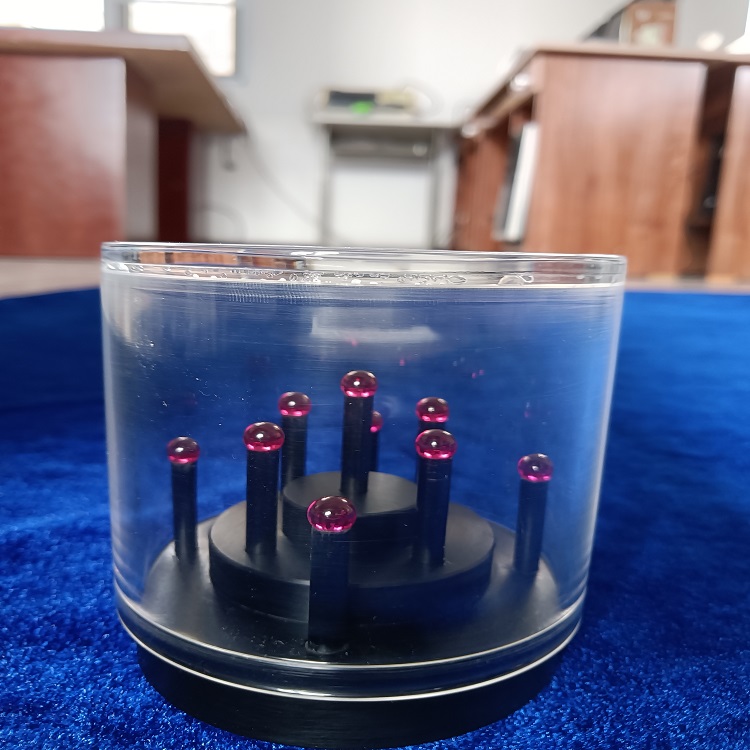

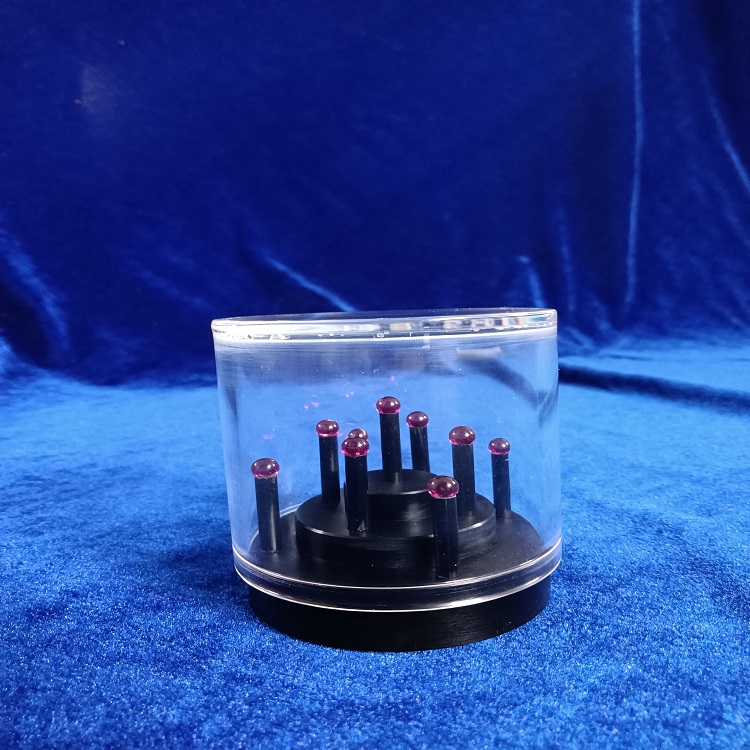

　　JJF0022-2023工业CT校准森林球板作为工业计算机断层扫描系统的核心计量器具，严格遵循《JJF(兵工民品)0022-2023 X射线三维尺寸测量机校准规范》设计，采用高稳定性铝合金底座（厚度20mm）支撑空间排布的红宝石标准球（直径5mm±0.001mm），球体表面粗粒度Ra≤0.05μm，圆度误差≤1μm，形状误差MPE控制在1.0μm以内。其结构设计确保比较小球心距＜30mm，比较大球心距＞设备测量空间对角线的66%，校准扩展不确定度U≤1μm（k=2），满足工业CT系统空间三维尺寸精度的严苛验证需求.

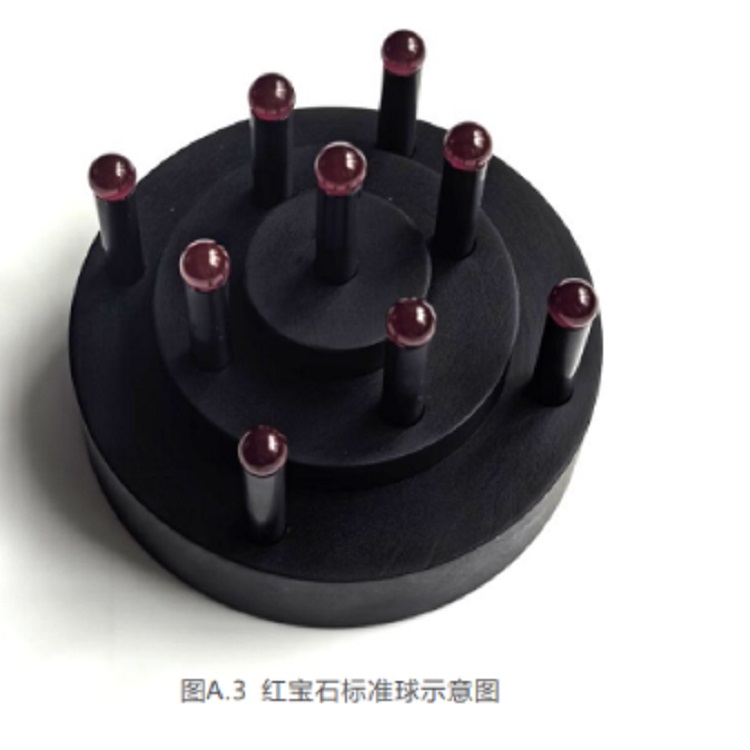

　　通过7颗红宝石球在10mm、20mm、30mm、40mm高度支撑杆上的空间错落布局，森林球板模拟复杂三维几何特征，用于校准CT系统的探测形状误差（PF）、尺寸误差（Ps）及长度测量误差（E）。经实验验证，红宝石材质因低热膨胀系数与优异射线衰减特性（密度3.95~4.05g/cm3），使球心距测量扩展不确定度均值达0.0035mm，显著优于钢球标准器的0.0122mm，有效提升齿轮精密尺寸标定、孔隙率分析及逆向工程的可靠性。该球板适配锥束/线阵扫描CT设备，在航空航天零部件内部结构测量、汽车制造装配精度检测等领域，通过非破坏性三维成像实现±2μm级误差控制，为JJF0022规范下的工业CT测量不确定度评定提供标准化实体基准.

　　廊坊玉双仪器设备有限公司，竭诚为您服务，我司可以非标订制符合客户个性化要求的产品和设备。

　　是否可以非标订制：可以按照客户要求非标定制：JJF0022-2023工业CT校准森林球板

　　产品编号：20251031-03
