9、产品名称： 圆孔型测试卡JJF2043-2023

　　产品编号：202602011-09

　　产品质保：12个月

　　产品简介：可以按照客户要求非标定制，以下为产品的可供参考的：技术参数与应用说明，仅供参考，更多详情请咨询：廊坊玉双仪器设备有限公司

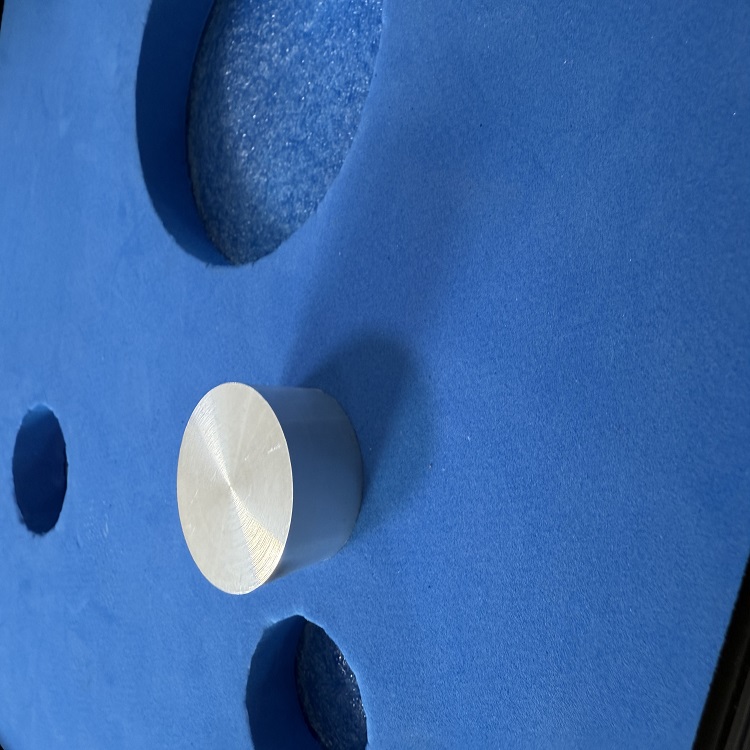

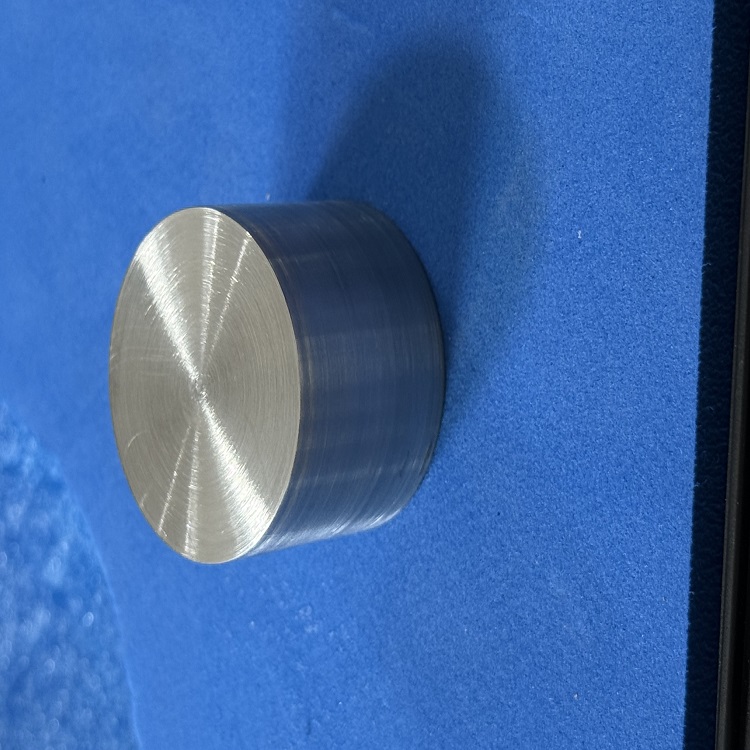

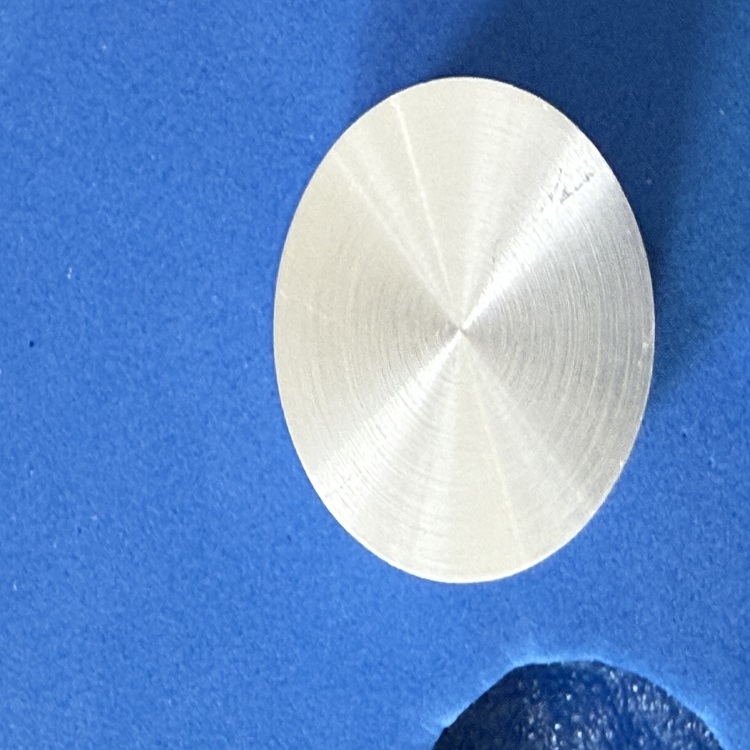

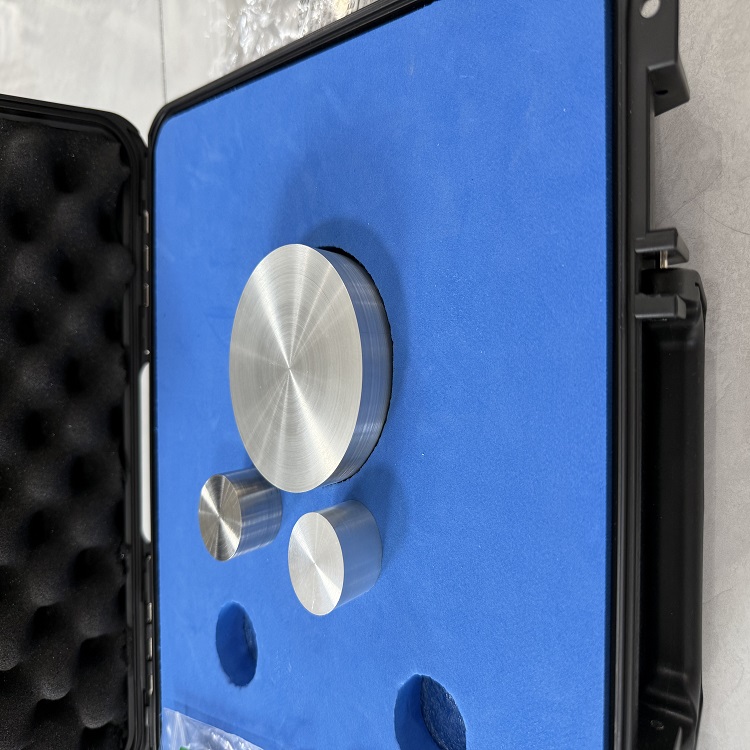

　　圆孔型测试卡JJF2043-2023是专为校准工业X射线CT装置空间分辨力设计的核心工具，严格遵循《工业用X射线CT装置校准规范》的技术要求。该测试卡采用高密度圆柱形基体制造，基体材质涵盖钢材、铝合金及工程塑料等多元选项，以满足不同射线衰减场景的需求。其主体结构以行状排列一系列直径递减的圆形通孔为核心特征，所有孔径加工误差严格控制在1%以内，确保几何精度可靠。标准卡体厚度设计为20mm左右，整体直径可根据实际检测需求定制化设计，常见规格中圆柱体直径通常不小于凹槽直径的3倍以保障结构稳定性。

　　圆孔型测试卡的核心功能是量化评估工业CT系统的空间分辨力性能。通过观察CT图像中可清晰辨识的比较小孔径，判定设备成像精细度，直接影响缺陷识别精度与成像质量评价。实际应用时需特别注意使测试卡对射线的衰减条件与被检真实工件保持相近，必要时须采用射线衰减补偿技术模拟实际工况。其参数体系包括孔直径梯度序列、基体材质密度参数、行状排列的几何精度以及20mm标准厚度下的尺寸公差。

　　该产品设计兼顾通用性与灵活性，具体技术参数如基体材质组合、孔距排列模式等细节支持供需双方协商调整，确保满足特定行业或科研场景的高精度校准需求。

　　以上信息仅供参考，更多详情请咨询：廊坊玉双仪器设备有限公司

　　是否可以非标订制：可以按照客户要求非标定制： 圆孔型测试卡JJF2043-2023

　　产品编号：202602011-09
